Seminario N°90 “Análisis de Topologías Multicelda para UPQC con Diferentes Voltajes DC” Eduardo Espinosa, alumno memorista de Ingenieria Civil Electrónica, los avances de su Memoria de Título el día viernes 17 de agosto a las 16:00 Hrs en las dependencias de nuestro laboratorio. El problema de calidad de suministro eléctrico es un problema reinante en la industria.
Existen dos formas de atacar este problema, mediante filtros pasivos o activos. Los filtros
pasivos son dimensionados para ciertos valores de compensación de potencia reactiva y
atenuación de armónicos, siendo esta una solución bastante acotada, debido a que no
permite un ajuste ante cambios del sistema. Una solución más atractiva son los filtros
activos, de los cuales existen dos topologías, filtro activo serie y paralelo, el primero de éstos
permite la compensación de sags y swells de voltaje y el segundo permite el mejoramiento
del factor de desplazamiento, como así también la atenuación de las armónicas de corriente.
Estos filtros tienen la particularidad, de poder adaptarse a las perturbaciones de carga o
alteraciones del suministro eléctrico, con el fin de obtener un sistema en condiciones
normales. Es así que de la integración de estos filtros nace el UPQC (Unified Power Quality
Conditioner) el cual reúne las características de ambos filtros activos antes mencionados.

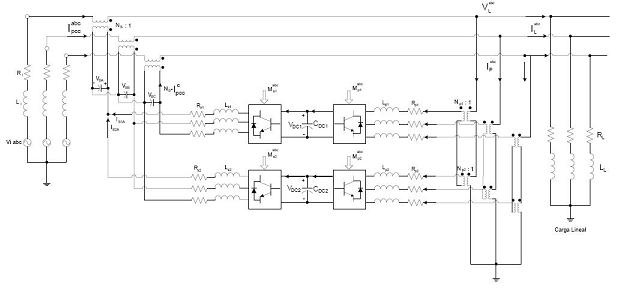

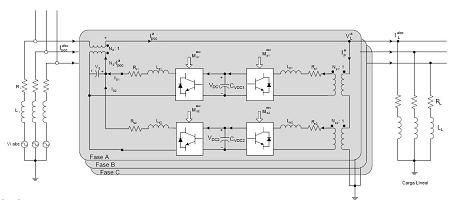

En la presentación se muestra un análisis y estudio de topologías multicelda trifásicas y
monofásicas, donde cada celda está basada en convertidores fuente de voltaje en
configuración back-to-back, se presenta la modelación en ejes abc, la cual es transformada a
ejes dq0, con esto se puede obtener el punto de equilibrio del sistema y poder comparar las
diferentes topologías, las cuales se podrán verificar mediante simulación. Este estudio está
orientado a concebir topologías que operen con diferentes niveles de tensión DC.
|
