Seminario Nº108 Analisis de Técnicas de Modulación en el Inversor Fuente de Voltaje Trifásico de Cuatro Piernas y Compensación Serie basada en Convertidores Multi-Nivel Fuente de Corriente Claudio Molina y Rodrigo Aguayo, Alumnos Memoristas de la Carrera de Ingeniería Civil Electrónica, expondran sus avances en sus temas de memorias de titulo el día jueves 5 de junio desde las 17:00hrs en las dependencias del LCDA. Análisis de Técnicas de Modulación en el Inversor Fuente de Voltaje Trifásico de Cuatro Piernas
El filtro activo paralelo es capaz de compensar corrientes de secuencia cero producida por
desbalances y armónicos producidos por cargas no lineales. Dentro de los filtros activos
paralelos están los trifásicos de tres hilos y los trifásicos de cuatro hilos. Éstos últimos
funcionan en sistemas desbalanceados. Dentro de los filtros trifásicos de cuatro hilos están
el filtro basado en un inversor de 3 piernas y un enlace DC “Split” y el filtro basado en un
inversor de 4 piernas. Éste último ofrece mejores prestaciones al momento de manejar las
corrientes de secuencia cero; sin embargo, es necesario extender las técnicas de modulación
PWM convencionales a un convertidor con 16 estados de conmutación. Se expondrán las
principales técnicas de modulación aplicadas al inversor de 4 piernas trifásico y cómo son
derivadas a partir de los conocimientos sobre el inversor de 3 piernas trifásicos.
Compensación Serie basada en Convertidores Multi-Nivel Fuente de Corriente
En los sistemas de distribución urbanos e industriales, los efectos indeseables tales como
contaminación armónica, desbalance de voltaje y corriente y el aumento de las pérdidas en
las líneas, provocan un funcionamiento anormal en los equipos, además de una disminución
de su vida útil. Con el objetivo de atenuar estos efectos y considerando las normativas que
restringen la calidad de la energía a ciertos estándares establecidos, es indispensable el uso
de dispositivos para mejorar la calidad del servicio. Una topología pensada para solucionar
estos problemas es FAP Serie basado en convertidores de nivel fuente de corriente. Creado
para atacar la problemática de calidad de suministro, siendo éste capaz de compensar
desbalances en el punto de común acoplamiento (PCC) de manera tal que la carga tenga un
valor de voltaje rms constante. Es aquí, donde se propone una estrategia de control basada
en controladores lineales, en base a un punto de operación de trabajo. Finalmente es
evaluada la estrategia de control, ante distintas perturbaciones, como lo son sags, swells,
manteniendo las variables de interés; como lo son la corriente dc de los convertidores y el
voltaje de salida rms; en su punto de operación.

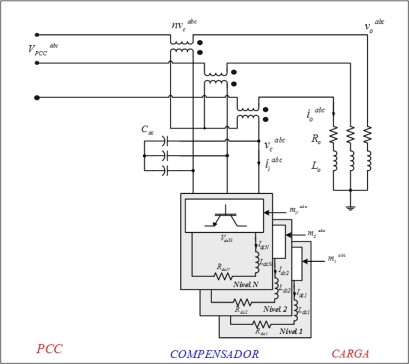

| | topologia multinivel filtro activo serie fuente de corriente |
|
